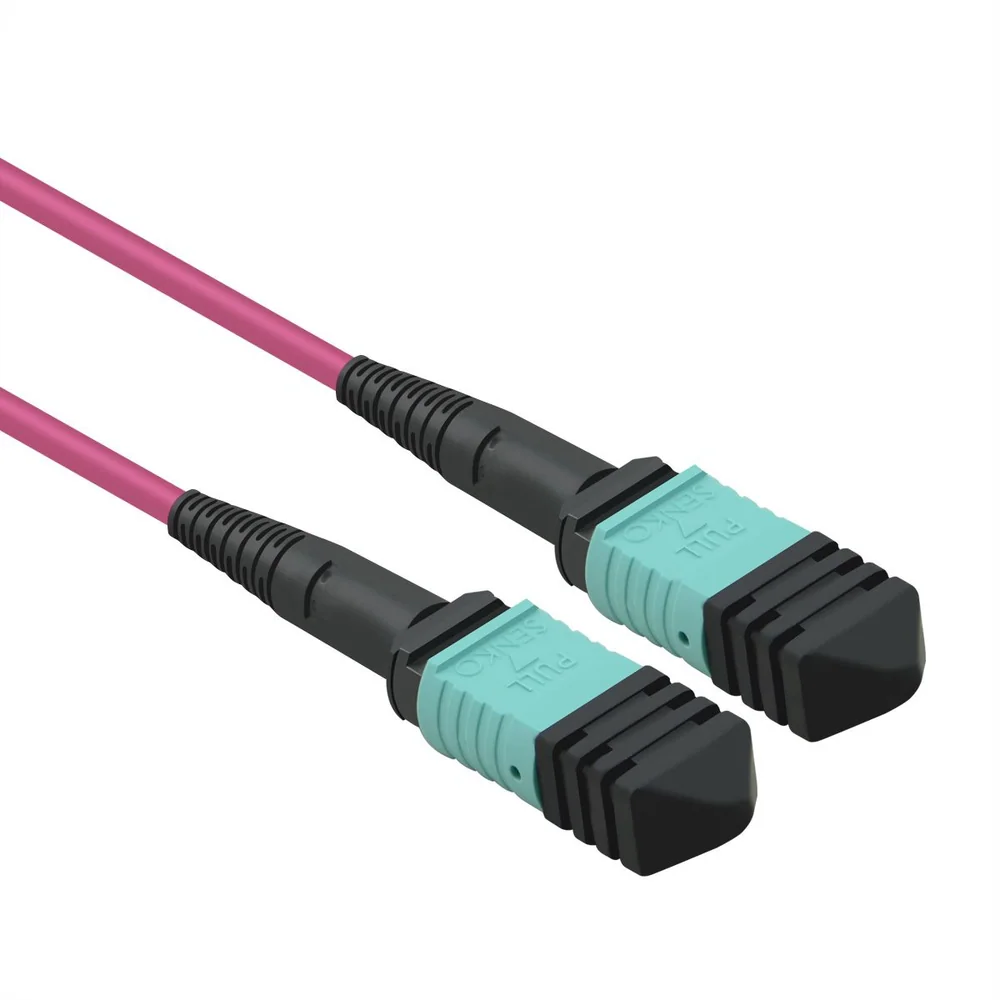

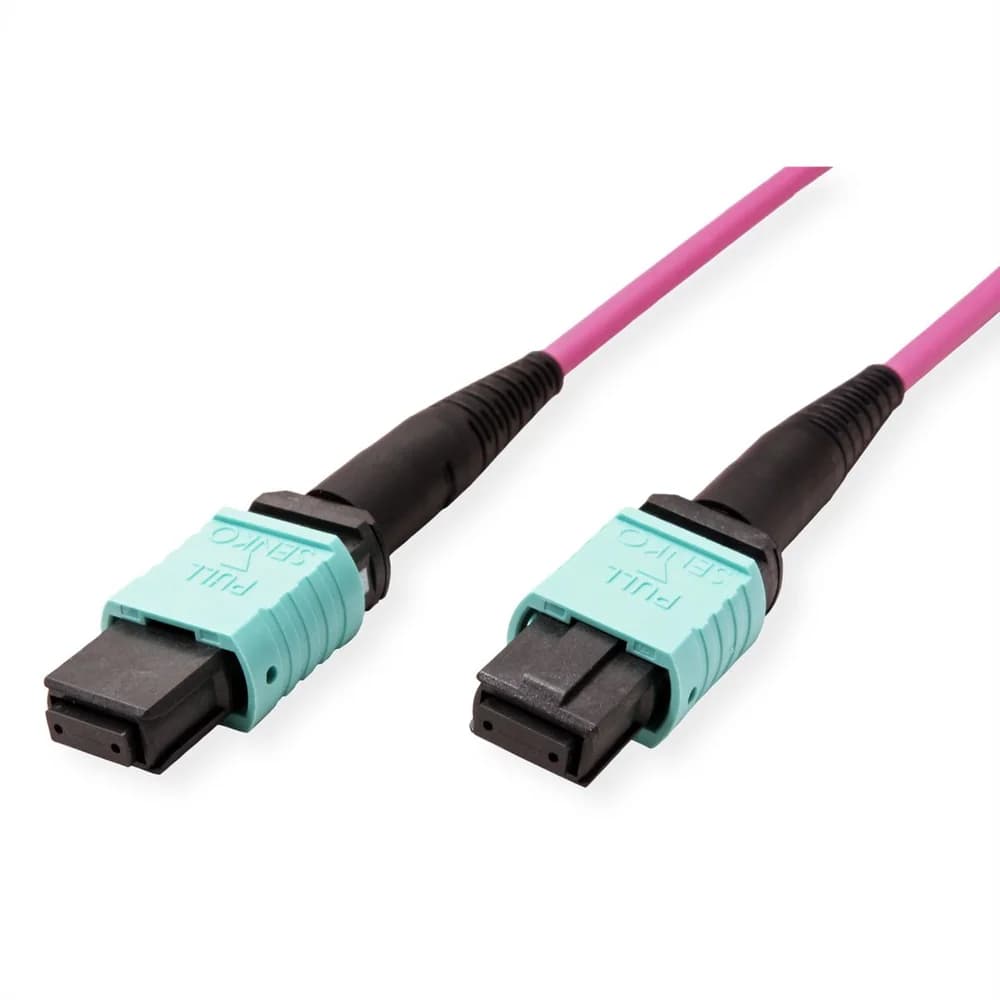

VALUE MPO магистрален кабел 50/125µm OM4, MPO/MPO, виолетов, 10 m

Кабелна система MPO (multi-fibre push-on)

Кабелната система MPO (multi-fibre push-on) е лесно за използване решение, базирано на конектор с висока плътност и лентови оптични кабели с 12 влакна. Системата се използва основно в центрове за данни, но и напр. между сървърни помещения. Предназначена е за надеждна и бърза работа с очевидните предимства на по-малко заето място и по-добра мащабируемост. Готовите MPO кабели могат да се разклоняват към други връзки, обикновено LC, за свързване с продукти или услуги със стандартна плътност чрез модули или разклонителни (fan-out) кабели.

ОСНОВНИ ФАКТИ ЗА MPO

• Пълна поддръжка на всички оптични приложения от семейството Ethernet
• Модулно решение с многократно използваеми модули и кабели
• Окабеляването с висока плътност пести място в трасетата и подобрява въздушния поток спрямо традиционните снопове кабели
• Кабелите се терминират в завода с точната дължина и свързаност с висока плътност

MPO конекторите обикновено свързват 12 влакна в една връзка. Връзката трябва да е стабилна, а краищата ѝ – точно подравнени. Това е от съществено значение за постигане на нужните параметри на преноса.
Затова MPO конекторите се предлагат в мъжки (с щифтове) и женски (без щифтове) вариант. Щифтовете гарантират, че челата на конекторите се подравняват точно при контакт и челата на влакната не са разместени. Забележка: всички кабели са без халогени (LSOH). Конекторите са с ниски загуби и много малко затихване.

Правила за свързване
а) При MPO връзка винаги използвайте един мъжки и един женски конектор плюс един MPO адаптер.
б) Никога не свързвайте мъжки с мъжки или женски с женски. При връзка женски към женски влакната на двата конектора няма да са точно на една височина, защото липсват водещите щифтове. Това води до загуби. Връзката мъжки към мъжки има още по-лоши последствия – щифтовете се удрят един в друг и контакт не се осъществява. Така може да се повредят и конекторите.
в) Никога не разглобявайте MPO конектор. Щифтовете се свалят трудно от MPO конектора и влакната може да се счупят при това.

MPO-12 TYPE A (право) Key-Up към Key-Down

СТРАНА A: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

СТРАНА B: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

MPO кабели

MPO кабелите се доставят вече терминирани. Това изисква по-внимателно планиране предварително, но има редица предимства: кратко време за монтаж, проверено и гарантирано качество и голяма надеждност.

Магистрални (trunk) кабели: служат за постоянна връзка между MPO модулите. Предлагат се с 12 влакна. Краищата им са терминирани с 12-влакнести MPO конектори, женски вариант (без щифтове).

Разклонителни (fan-out) кабели: служат за свързване на MPO кабел към конектори със стандартна плътност, обикновено към 12 LC конектора.

Оптичен кабел OM4: вижте оптичните пач кабели 50/125µm OM4 в нашия каталог. Ключовото при всяка инсталация е правилното свързване от предавателя към приемника. При използване на комплект касети, магистрални кабели и дуплекс пач кабели трябва да се спазва определено правило за поляритета на магистралните кабели. Случаят на схемата е по метода за поляритет A, т.е. дуплекс оптичните пач кабели ТРЯБВА да са свързани КРЪСТОСАНО от едната страна и ПРАВО от другата.

MPO адаптери

Адаптерите свързват два MPO конектора. Те осигуряват и двата ключа да са нагоре, така че двата конектора се свързват в еднакво положение един спрямо друг.

MPO модули

Модулите и адаптерните плочи свързват постоянната линия с пач кабелите със стандартна плътност. MPO модулът позволява влакната от магистралния кабел да се разпределят към дуплекс кабели. Като готови блокове MPO модулите са с 12 влакна, с LC адаптери отпред и MPO отзад. Модулите могат да се монтират в панели за 19" шкаф.
